穿线管怎么穿线？

穿引线：导管穿线时，应先穿一根钢线作引线，当管路较长或弯曲较多时，也可在配管时就将引线穿好。

扫管：清除线管内可能有的阻塞物，以便于往管内穿引线和导线。

滑石粉：CaF2的粉末。滑石粉质地细腻、手感光滑，可作为“固体润滑剂”使用。

穿线：把绝缘导线穿在管内。这是一种比较安全可靠的配线方式，可避免腐蚀性气体的侵蚀和遭受机械损伤，更换管内的导线也方便。

接焊包头：用于保护焊接接头的管套。

绝缘导线：由绝缘材料的外皮保护层和导电的金属内芯组成。绝缘外皮一般是用聚氯乙烯、聚乙烯、并联聚乙烯等制成，金属内芯一般由铜或铝，也有少数用钢制成。

钢丝ψ1.6：直径是1.6mm的丝状钢体，截面一般呈圆形。

铝压接管：用以连接线管的铝质套管，其口径较被连接的管子的口径略大。

塑料胶布带：一种绝缘的有一定粘结能力的布带，主要用于包扎导线的接头。

管内穿线的基本要求

(1)导线穿入钢管前，钢管管口处采用丝扣连接时，应有护圈帽，当采用焊接固定时， 亦可使用塑料内护口。穿入硬质塑料管前，应先检查管口是否留有毛刺和刃口，以防穿线时 损坏导线绝缘层。

(2) 同一交流回路的三相导线及中性线必须穿于同一钢管内。不同回路、不同电压和交 流与直流的导线，不得穿入同一管内。管内穿线时，电压为65V及以下的回路; 同一设备 的电机回路和无抗干扰要求的控制回路; 照明花灯的所有回路; 同类照明的几个回路可以穿 入同一根管子内，但管内导线的总数不应多于8根。

(3) 穿入管内的导线不应有接头，导线的绝缘层不得损坏，导线也不得扭曲。

穿线工艺

(1) 当管路较短而弯头较少时，可把绝缘导线直接穿入管内。

(2) 两人穿线时，一人在一端拉钢丝引线，另一人在另一端把所有的电线紧捏成一束送 入管内，二人动作应协调，并注意不使导线与管口处磨擦损坏绝缘层。

(3) 当导线穿至中途需要增加根数时，可把导线端头剥去绝缘层或直接缠绕在其它电线 上，继续向管内拉。

(4) 在某种场所，如房间面积不大、且管路弯头较少、穿入导线数量不多时，可以一人 穿线。即一手拉钢丝，一手送线，但需要把导线放得长些。

(5) 空心楼板板孔穿线，必须用塑料护套线或加套塑料护层的绝缘导线。穿入导线时， 不得损伤导线的护套层，并应能便于更换导线。导线在板孔内不得有接头，导线分支连接应 在接线盒内进行。

穿线就是把绝缘导线由配电箱穿过配线管接到用电设备上的 工作。钢管配线时应注意：

(1) 钢管配线时，应将同一回路所有电线穿在同一管内;

(2) 线管内导线不得有接头;

(3) 不同电压的回路严禁同管敷设;

(4) 除直流回路和接地线外，不得在钢管内穿单根导线。

 管内穿线

(1) 穿钢丝。穿线时先穿入一根钢丝，钢丝使用φ1.2 (18 号)或φ1.6 (16号)钢丝，将钢丝端头弯成小钩，从管口插入。由 于管子中间有弯，穿入时钢丝要不断向一个方向转动，一边穿一 边转，如果没有堵管，很快就能从另一端穿出。如果管内弯较多 不易穿过，则从管另一端再穿入一根钢丝，当感觉到两根钢丝碰 到一块时，两人从两端反方向转动两根钢丝，使两钢丝绞在一起， 然后一拉一送，即可将钢丝穿过去，如图11-24所示。

图11-24 管两端穿钢丝示意图

(2)带线。钢丝穿入管中后，就可以带导线了。一根管中导 线根数应按需要一次穿入。在钢丝上套上一个塑料护口，钢丝尾 端做一死环套，将导线绝缘剥去50mm左右，几根导线均穿入环 套，线头弯回后用其中一根自缠绑扎，如图11-25所示。

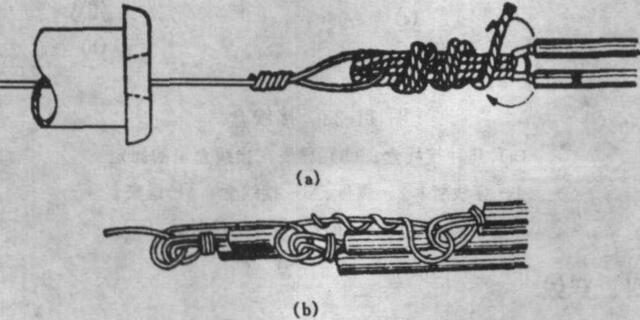

图11-25 拉线头的缠绕绑法

(a) 双根导线平齐绑法; (b) 多根导线错开绑法

多根导线在拉入过程中，导线要排顺，不能有绞合，不能出 死弯，一个人将钢丝向外拉，另一个人拿住导线向里送。注意拉 线前把护口套入接线盒管口内，如图11-26所示。

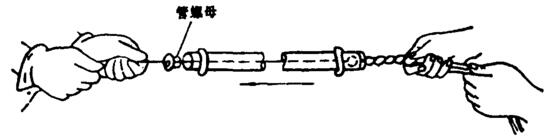

图11-26 导线穿入管内的方法

有些导线要穿过一个接线盒到另一个插线盒，一般采用两种方法： 一种是所有导线到中间接线盒后全部截断，再接着穿另一 段，两段在接线盒内进行导线连接; 另一种是穿到中间接线盒后 继续向前穿，一直穿到下一个接线盒。两种做法第一种比较清晰， 不易穿错线，第二种盒内接线少，占空间小，省导线。
